Удельное сопротивление горных пород,
гамма-каротаж и затрубное давление (ЭЦП)

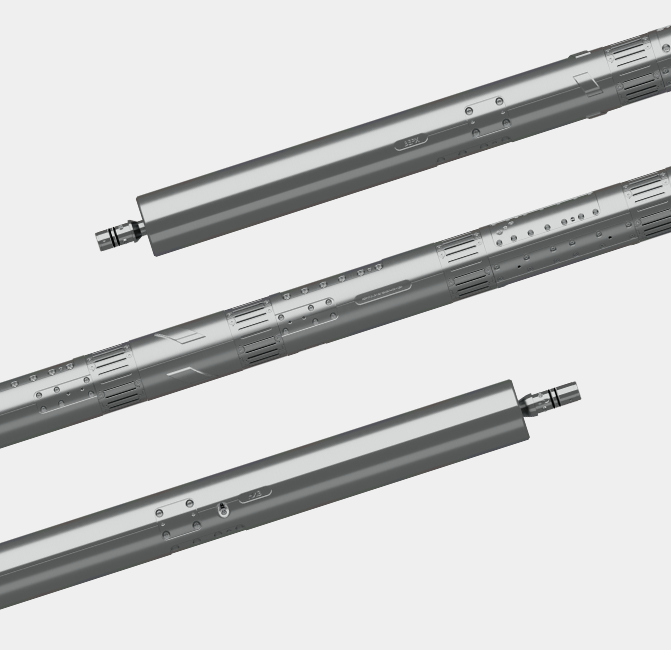

Индукционный резистивиметр телеметрической системы «Корвет-3» измеряет удельное сопротивление (УЭС) горных пород на двух частотах геометрически компенсированными зондами. По этим данным выделяют нефте-и водонасыщенные интервалы и контролируют проникновение фильтрата бурового раствора в пласт.
Прибор работает в составе «Корвета-3» и дополняется гамма-каротажем без изменения корпуса и без лишних соединений в компоновке.
Функцию геонавигации с определением направления и расстояния до границы пласта выполняет картограф границ.
Измерение |
Резистивиметр
|
+ Азимутальный ГК
|
+ Затрубное давление
|
|---|---|---|---|
Только резистивиметр
| |||
Резистивиметр с ГК
| |||
Резистивиметр с датчиком затрубного давления | |||
Резистивиметр с ГК и датчиком затрубного давления
|
Имидж ГК по 16 азимутальным секторам
в реальном времени, без источников ионизирующих излучений
Параметр | Значение |
|---|---|
Типоразмеры | 121 мм/172 мм |
Длина | 4,5 м |
Максимальная температура |
+120 °C /+150 °C по заказу/
|
Максимальное давление
|
80 МПа /120 МПа по заказу/
|
Зондовые базы /резистивиметрия/
|
0,6 м и 1,0 м
|
Рабочие частоты /резистивиметрия/
|
2 МГц/400 кГц
|
Число кривых сопротивления
|
8
|
Диапазон измерения УЭС
|
до 4000 Ом·м
|
Диапазон затрубного давления
|
0–100 МПа /140 МПа по заказу/
|
Погрешность измерения давления
|
± 1%
|
Типы бурового раствора |
все типы, в том числе РУО
|
Параметр | Значение |
|---|---|
Диапазон измерения ГК
|
до 250 мкР/ч
|
Погрешность измерения ГК
|
± 5%
|
Число азимутальных секторов ГК
|
16
|
