Приём, обработка и визуализация данных
Наземное оборудование и программное обеспечение
Интерфейсный блок и программное обеспечение преобразуют сигнал с забоя в цифровые данные и выводят их в наглядном виде на экран компьютера и табло бурильщика
Один комплекс от сигнала до планшета
Наземная часть телеметрической системы принимает и декодирует сигнал со скважинной струны. Интерфейсный блок регистрирует сигналы с датчиков на буровой, программное обеспечение обрабатывает и визуализирует данные на компьютере оператора, а табло бурильщика выводит ключевые параметры проводки на устье скважины.
Программное обеспечение работает не только с приборами производства НПО "Геомаш": имеется возможность интегрировать в экосистему «Корвет» скважинные приборы и роторные управляемые системы сторонних производителей, а поддержка протоколов WITS и WITSML позволяет передавать данные в офис заказчика в реальном времени.
Что входит в комплекс

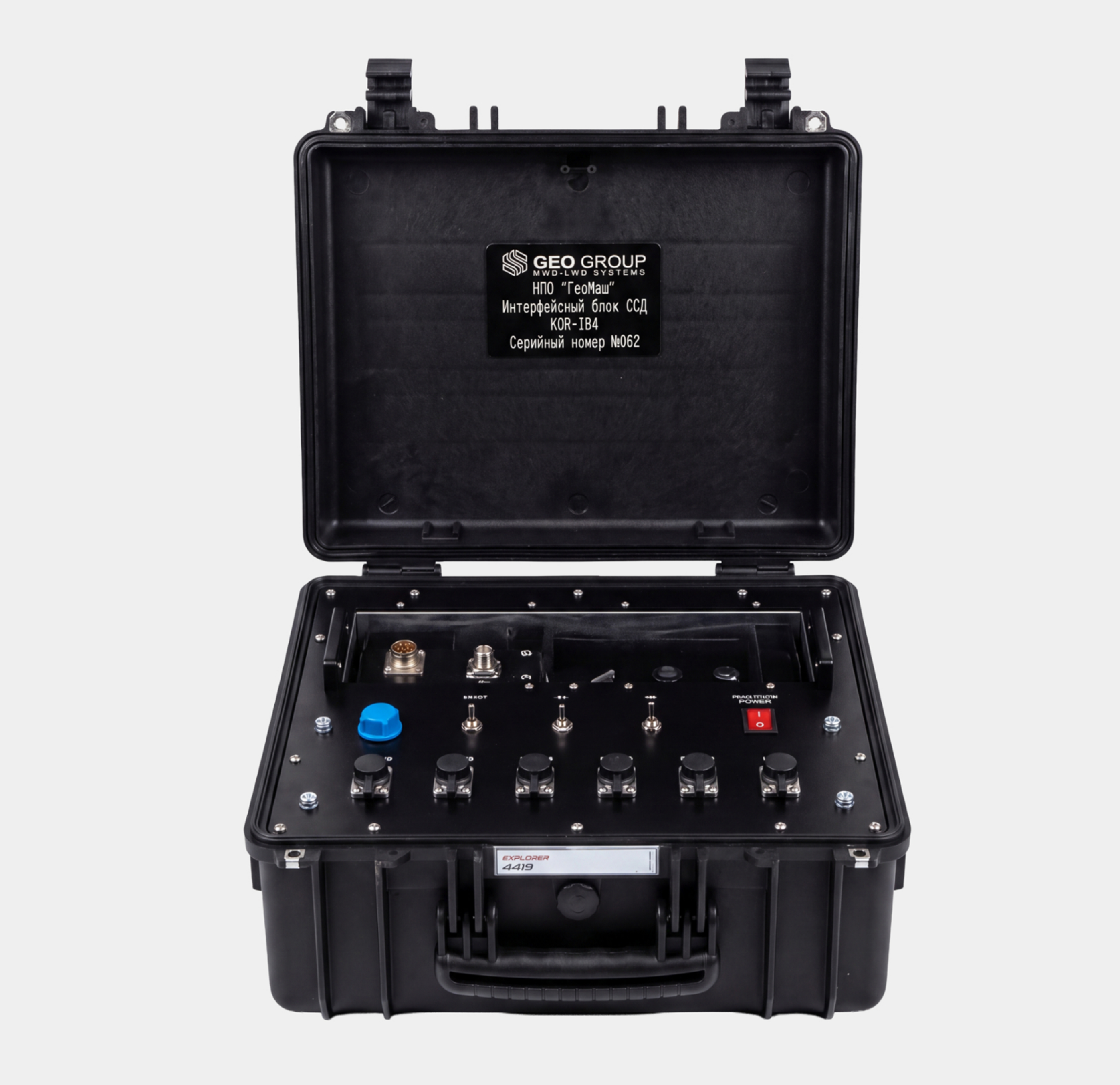

Интерфейсный блок с наземными датчиками
Интерфейсный блок принимает сигнал телесистемы, выполняет первичную обработку и передаёт данные для декодирования в компьютер. В комплект входят два датчика давления, датчик веса на крюке и датчик оборотов лебёдки, все во взрывобезопасном исполнении. Интерфейсный блок оснащён сертифицированными искробезопасными барьерами для работы во взрывоопасной зоне буровой.

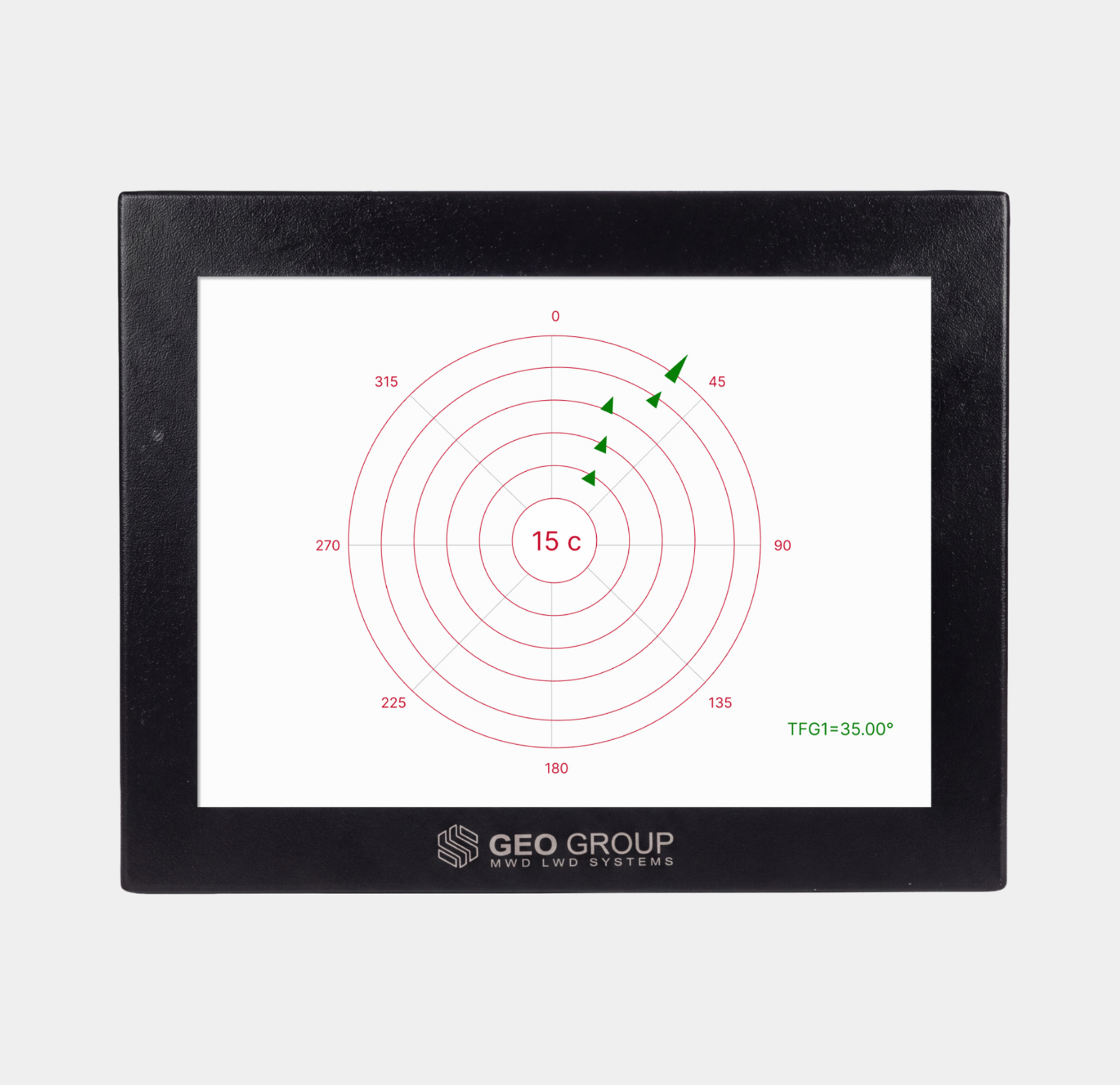

Табло бурильщика
Выводит зенитный угол, азимут и глубину непосредственно на буровой площадке — бурильщик видит параметры проводки, не отходя от пульта. Исполнение взрывозащищённое, маркировка 1Ex mb e IIC T6 Gb X, степень защиты IP68. Может работать как второй монитор оператора и показывать любые параметры телесистемы в реальном времени.

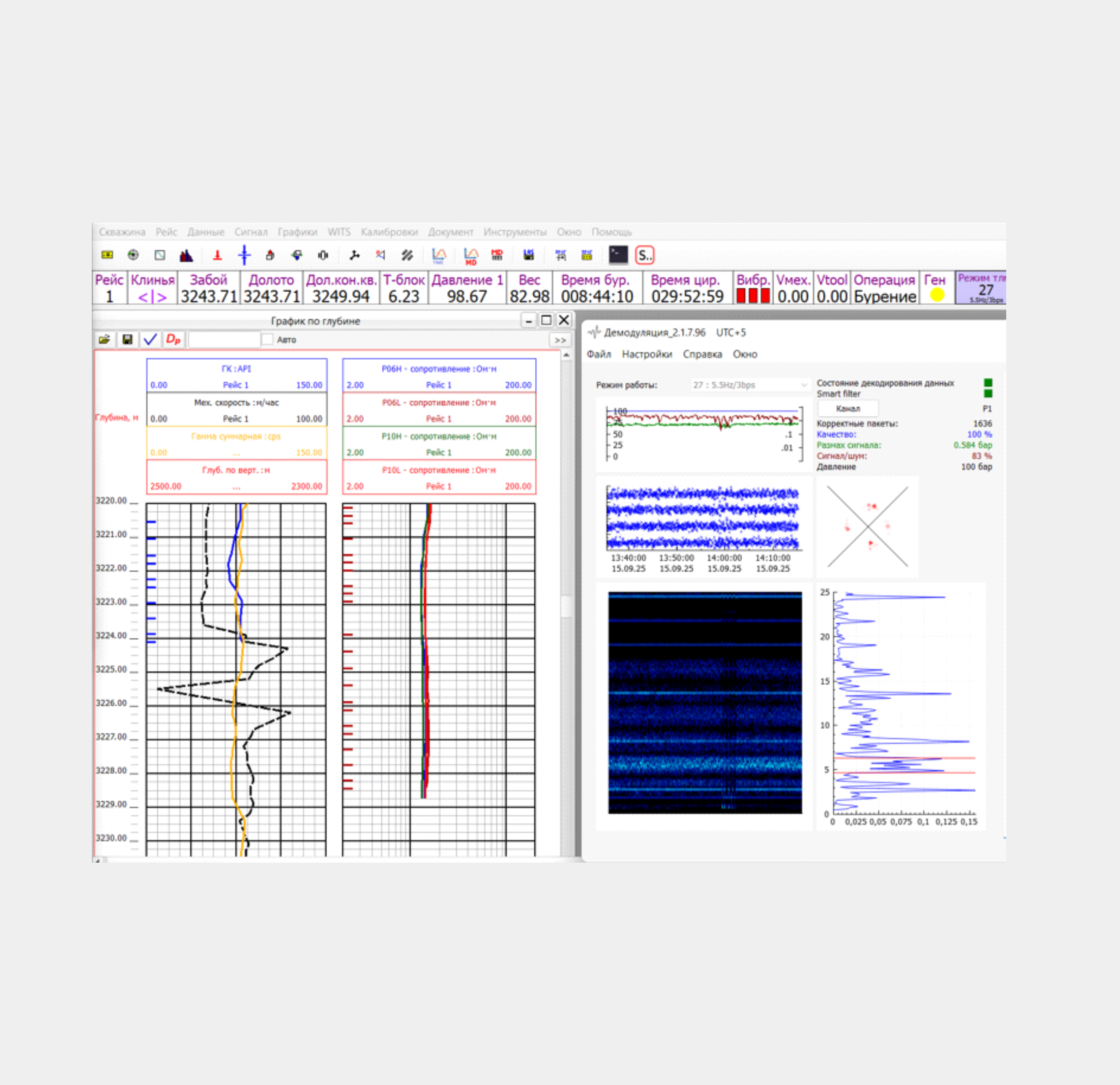

Программное обеспечение
Собирает, обрабатывает и визуализирует данные каротажа в процессе бурения — как поступающие по гидравлическому каналу в реальном времени, так и считанные из памяти приборов после подъёма.
Интерфейсный блок с наземными датчиками
Интерфейсный блок принимает сигнал телесистемы, выполняет первичную обработку и передаёт данные для декодирования в компьютер. В комплект входят два датчика давления, датчик веса на крюке и датчик оборотов лебёдки, все во взрывобезопасном исполнении. Интерфейсный блок оснащён сертифицированными искробезопасными барьерами для работы во взрывоопасной зоне буровой.
Табло бурильщика
Выводит зенитный угол, азимут и глубину непосредственно на буровой площадке — бурильщик видит параметры проводки, не отходя от пульта. Исполнение взрывозащищённое, маркировка 1Ex mb e IIC T6 Gb X, степень защиты IP68. Может работать как второй монитор оператора и показывать любые параметры телесистемы в реальном времени.
Программное обеспечение
Собирает, обрабатывает и визуализирует данные каротажа в процессе бурения — как поступающие по гидравлическому каналу в реальном времени, так и считанные из памяти приборов после подъёма.
Применение
Регистрация и обработка данных каротажа в реальном времени и из памяти приборов
Обработка данных инклинометрии — статических и динамических замеров
Введение поправок за скважинные условия в показания индукционного каротажа, ГК, ННК и ГГКЛП

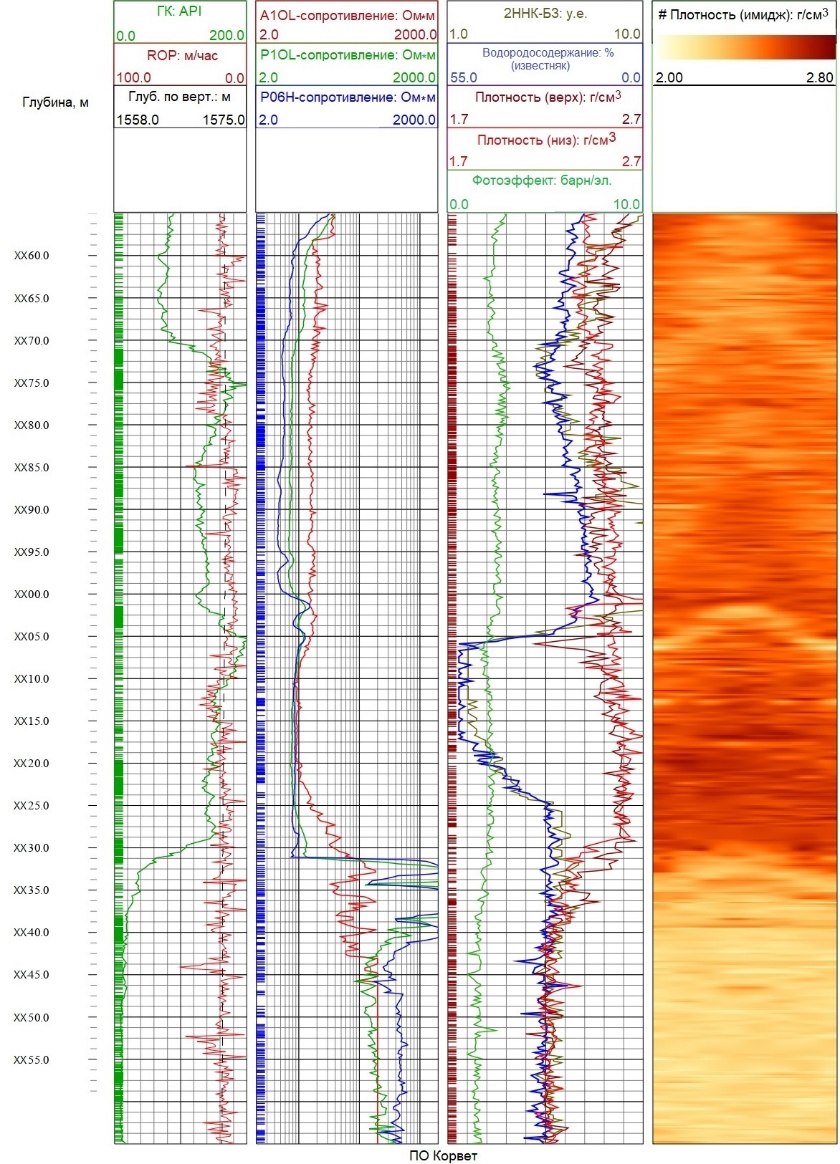

Формирование графических планшетов по глубине и по времени
Подготовка полевых отчётов по шаблонам заказчика
Преимущества
Приём данных с роторных управляемых систем и скважинных приборов сторонних производителей
Прямой обмен данными с системами заказчика по протоколам WITS и WITSML
Обработка и визуализация сигнала выполняются в едином программном комплексе без промежуточных конвертаций
Отчётные материалы формируются в несколько нажатий
Сопровождение проводки из офиса: монитор DD-инженера запускается на удалённом компьютере
Создание рейсов за минуты: настройки рейса можно сохранять и переиспользовать
Поддержка многозабойных скважин
Устойчивость к сбоям и внештатным ситуациям: данные сохраняются в локальной базе SQLite
Запись «сырого» сигнала модулятора: исходный сигнал с датчиков давления сохраняется и может быть повторно обработан вне бурения (режим replay)
Регулярные обновления и техническая поддержка 24/7
Как это работает
1
От давления к кривой
Датчик на нагнетательной линии регистрирует колебания давления, созданные модулятором на забое. Интерфейсный блок оцифровывает сигнал и передаёт его в программу, которая выделяет полезную составляющую на фоне шума насосов и восстанавливает переданные значения. На экране оператора они появляются уже как каротажные кривые и имиджи, привязанные к глубине.
2
Данные из памяти приборов
Пропускная способность гидравлического канала ограничена, поэтому в реальном времени передаётся выбранный набор параметров. Полная запись сохраняется в памяти скважинных приборов и считывается после подъёма — программа объединяет её с данными реального времени в единый массив по глубине.
3
Поправки за скважинные условия
Показания приборов зависят от диаметра ствола, параметров бурового раствора, температуры. Программа вводит поправки в данные индукционного каротажа, гамма-каротажа, нейтронного и литоплотностного методов, устраняя влияние скважинных условий на показания.
Что это даёт в работе
Сопровождение проводки из офиса
Отчёт для заказчика
в несколько нажатий
Весь парк приборов
в одной программе
Выдача результатов в соответствии с отраслевыми стандартами
Что это даёт в работе
Сопровождение
проводки из офиса
Отчёт для заказчика
в несколько нажатий
Весь парк приборов
в одной программе
Выдача
результатов
Что это даёт в работе
Отчёт для заказчика
в несколько
нажатий
нажатий
Сопровождение проводки
из офиса
Весь парк приборов
в одной программе
Выдача результатов
в соответствии с отраслевыми стандартами
Технические
характеристики
Интерфейсный блок
Параметр | Значение |
|---|---|
Габаритные размеры
|
475 × 215 × 415 мм
|
Масса
|
10 кг
|
Подключаемые датчики
|
давление, вес на крюке, обороты лебёдки
|
Исполнение
|
искробезопасные барьеры для работы во взрывоопасной зоне
|
Табло бурильщика
Параметр | Значение |
|---|---|
Габаритные размеры
|
475 × 415 × 215 мм
|
Масса
|
18,5 кг
|
Маркировка взрывозащиты
|
1Ex mb e IIC T6 Gb X
|
Степень защиты
|
IP68
|
Отображаемые параметры | зенитный угол, азимут, глубина; в режиме второго монитора — любые параметры телесистемы |
